Uzavírací klapkový typ
Design Standard: DIN 3352 EN 593
Rozměry: DN50 - DN 1400
Typ připojení: Flanged.DIN 2501
Rozměry tváří v tvář: ISO 5752-2 Series 20
Každý ventil musí být testován podle zkušební normy: DIN 3230
Pracovní teplota: EPDM≤ 120 ° C
Médium: voda
Specifikace produktu
Ne. | název | Materiál | Specifikace | Poznámka | |||
ASTM | RÁMUS | EN | JIS | ||||
1 | Tělo | Litina | ASTM A 126 B | GG 25 | EN-GJS-250 | FC 200 | / |
Tažné železo | ASTM A 536 | GGG 40 | EN-GJS-400 | FCD 450 | |||
Uhlíková ocel | A 216 WCB | GS-C 25 | GP{{0}}GH+N | SCPH 2 | |||
Nerezová ocel | A 351 CF 8 M | 1.4408 | BS970 304 S 15 | SCS 14 | |||
| A 351 CF 8 | 1.4301 | BS970 316 S 15 | SCS 13 | |||
2 | Disk | Potažené tvárné železo | ASTM A 536 | GGG 40 | EN-GJS-400 | FCD 450 | K dispozici jsou potažené disky PTFE nebo NYLON |
Hliníkový bronz | B148-954 | C954 | EN 1982 CC 491 K | ABLC 2 | |||
Nerezová ocel | A 351 CF 8 M | 1.4408 | BS970 304 S 15 | SCS 14 | |||
Uhlíková ocel | A 351 CF 8 | 1.4301 | BS970 316 S 15 | SCS 13 | |||
| A 126 WCB | GS-C 25 | GP{{0}}GH+K | SCPH 2 | |||
3 | Zastavit | Uhlíková ocel | A 216 WCB | GS-C 25 | GP{{0}}GH+N | SCPH 2 | / |
Nerezová ocel | A276-410 | 1.4201 | BS970 410-S 21 | SUS 410 | |||
A276-304 | 1.4301 | BS970 304 S 15 | SCS 13 | ||||
A276-316 | 1.4408 | BS970 316 S 15 | SCS 14 | ||||
A276-316L | 1.4401 | BS970 316L | SCS 14 A | ||||
4 | Sedadlo | NBR (NITRILE | / | / | / | / | -20℃-80℃ |
EPDM | / | / | / | / | -25℃-110℃ | ||
HED ODOLNÉ EPDM | / | / | / | / | -25℃-130℃ | ||
NEOPRENE (CR) | / | / | / | / | -25℃-110℃ | ||
HYPALON (CSM) | / | / | / | / | -30℃-120℃ | ||
VITON (FKM) | / | / | / | / | -20℃-200℃ | ||
PŘÍRODNÍ GUMA (NR) | / | / | / | / | -30℃-70℃ | ||
PTFE KRYT NBR | / | / | / | / | -20℃-150℃ | ||
FULL PTFE | / | / | / | / | -20℃-180℃ | ||
SILIKON (Q) | / | / | / | / | -60℃-250℃ | ||
5 | Kolík | Nerezová ocel | A182 F6A | 1.4201 | BS970 410-S 21 | SUS 410 | / |
A182 F304 | 1.4301 | BS970 304 S 15 | SCS 13 | ||||
A182 F316 | 1.4408 | BS970 316 S 15 | SCS 14 | ||||
6 | Bushing | PTFE | / | / | / | / | / |
BRONZ | B62 | / | / | BC 62 | |||
7 | O-kroužek | NBR | / | / | / | / | -20℃-80℃ |
EPDM | / | / | / | / | -25℃-110℃ | ||
Funkce
1. Malá velikost, nízká hmotnost, snadná instalace a údržba.
2. Jednoduchá a kompaktní konstrukce, rychlý 90 stupeň zapnutí / vypnutí.
3. Minimalizovaný provozní moment, úspora energie.
4. Průtoková křivka směřující k přímce, vynikající regulační výkon.
5. Dlouhá životnost, stálá zkouška desítek tisíc operací otevírání / zavírání.
6. Široký výběr materiálů, použitelných na různé médium.

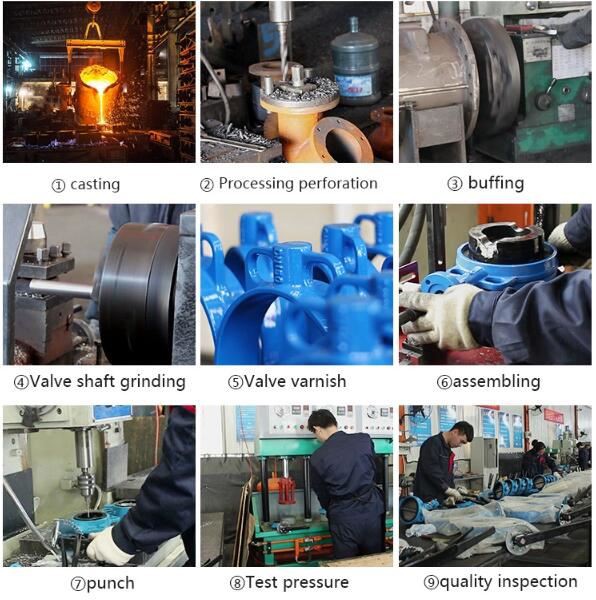

Produkční proces
Balení a přeprava Načítání
Dohled nad nakládkou v přístavu:
Pro kontrolu a kontrolu zboží naloženého do kontejnerů před odesláním znovu zajistěte, aby kvalita, množství a balení splňovaly požadavky objednávky, zajistily zboží bez poškození během procesu nakládky kontejnerů a zaručily, že dodací lhůta splňuje požadavky objednávka.
